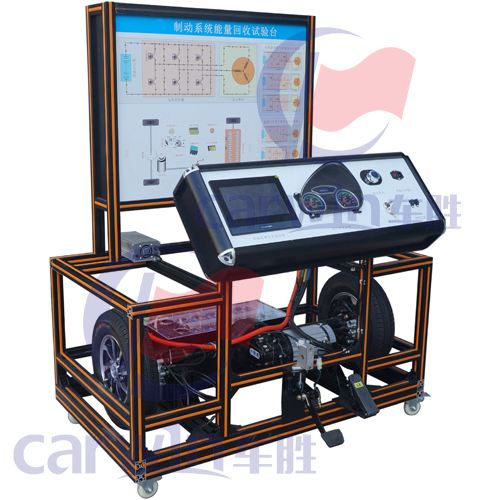

一、產品簡介

該實訓臺采用永磁同步電機、電機控制器、動力系統（動力電池組）、高壓保險、操作控制系統、組合儀表、驅動橋、BMS管理系統、充電機、故障檢測與診斷系統等構成動力系統實訓臺，模擬電動汽車動力系統工作狀況。

二、功能特點

1、真實可運行的純電動汽車驅動系統，驅動電機≥4KW，充分展示純電動汽車驅動系統的組成結構和工作過程。

2、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力車速、電壓等參數變化。

3、實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。

4、實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。

5、實訓臺配置測量面板，面板上分布了電機和控制器等電路圖和測量端子，學員可直觀對照驅動電機及電機控制器原理圖和實物，認識和分析電動汽車電池組管理控制系統的工作原理與工作過程；可以利用萬用表在端子處測量電阻、電壓和電流等參數

6、實訓臺配備故障設置考核系統，根據教學要求可設置多個故障點

三、技術參數

1.作范圍：額定電壓值的 75%-120%；

2.峰值功率(KW)： 4KW；

3.最大效率：96%；

4.峰值轉速：3000；

5.額定電壓(V)： 72；

6.驅動器防護等級：IP54

7.1200×1400×1800mm

四、實訓項目

1.電機與控制系統結構組成與工作原理項目實訓；

2.電機與控制系統各組成元器件安裝位置項目實訓；

3.電機與控制系統故障診斷與排除項目實訓；

5.電機與控制系統實際操作和理論考試項目實訓；

6.可進行電機系統彩色原理圖波形項目實訓；

7.電機原理圖的信號電壓、電阻、電流等項目實訓；

8.電機控制器元件的信號電壓、電阻、電流項目實訓
